Cur síos ar Tháirgí

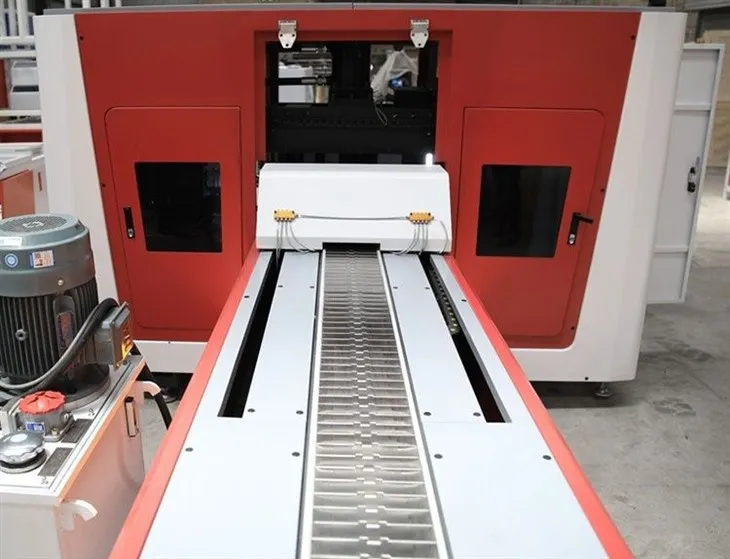

Meaisín próiseála barra bus uathoibríoch (córas Siemens)

Is cineál de threalamh próiseála busbar éifeachtach agus beacht é líne punchála agus lomadh busbar atá á rialú ag an ríomhaire. Tá an meaisín seo comhdhéanta d'óstach, tábla beathaithe, tábla glactha, fo-fhráma, stáisiún hiodrálacha agus comh-aireachta rialaithe leictreachais. Is brandaí aitheanta go maith iad na comhpháirteanna hiodrálacha, rud a ráthaíonn go héifeachtach feidhmíocht iomlán an mheaisín. Nuair a bhíonn an píosa oibre á phróiseáil, coinníonn na teanntáin na barraí bus agus bogann siad feadh an treo X, agus bogann an múnla feadh an Y-treo. Agus é ag bogadh, d'fhéadfaí an t-ábhar a shuíomh ar na treoracha X, Y agus Z de réir an chláir réamhshocraithe chun puncháil, lomadh agus cabhradh a chríochnú.

Tá an trealamh seo infheidhme go príomha maidir le próiseáil busbar don tionscal lascthrealamh leictreach agus don tionscal tarchuir / claochlaithe cumhachta. Críochnaíonn an meaisín punchála agus lomadh busbar CNC puncháil, lomadh agus cabhradh srl. de réir an chláir réamhshocraithe de réir mar a éilíonn an t-úsáideoir. Tá an trealamh seo á rialú ag an gcóras CNC atá forbartha go neamhspleách againn, atá cobhsaí i bhfeidhmíocht, simplí i bhfeidhm agus áisiúil i gcothabháil.

Príomh-Shaintréithe an Mheaisín: 1. Tá oibriú an mheaisín uathoibrithe. Sula n-oibreoidh tú leis an meaisín, déanfar an steirégram 2D nó 3D de a ullmhú sa ríomhaire chun an t-ábhar leatháin a phróiseáil, agus a ghiniúint sa chlár. Déanfaidh an meaisín an t-ábhar a phróiseáil de réir an chláir a ghintear go huathoibríoch. Is féidir an clár réamhshocraithe a ghlaoch amach le haghaidh próiseála ciorclach. 2. Tá an chuid is mó de na codanna ar an meaisín táthaithe le creathadh íseal, struchtúr simplí agus rigidity maith. 3. Glactar le scriúnna liathróid cruinneas ard-chaighdeán agus bealaí treorach líneacha le héifeachtacht ard agus saolré fada ar na treoracha X, Y agus Z, agus déantar iad a thiomáint le mótair servo, rud a chinntíonn cáilíocht próiseála agus ceanglas cruinneas na gcodanna. 4. Féadfaidh sé freastal ar shé nó naoi múnlaí ag an am céanna. Soláthraítear roinnt múnlaí dó in oiriúint do riachtanais phróiseála éagsúla ábhair leatháin éagsúla.

Bogearraí ríomhchlárúcháin:

Leagan 3D + bogearraí ríomhchláraithe uathoibríoch CAD
1	Punching agus Gearradh	An fheidhm a bhaineann le formáid STP/CÉIM a allmhairiú den líníocht tríthoiseach le haghaidh meaisínithe busbar a allmhairiú agus é a thiontú ina chlár meaisínithe. 2. An fheidhm a bhaineann le líníochtaí 2D a aithint agus a thiontú i gcóid meaisínithe bunaithe ar fhorbairt CAD a chur i bhfeidhm. 3. An fheidhm a bhaineann le líníochtaí 3D a tharraingt agus iad a thiontú i gcóid meaisínithe a chur i bhfeidhm. 4. Feidhm na líníochta maitrís a chur i bhfeidhm le haghaidh líníochtaí leagan amach neamhfhillte. 5. Feidhm a tharraingt teimpléid bhunúsacha a chur i bhfeidhm. 6. Feidhm insamhalta meaisín lúbthachta a chur i bhfeidhm. 7. Dearadh líníochta leictreach meaisín busbar.
2	CAD	Gan srian le leagan CAD, ag tarraingt i CAD Líníochtaí a leathnú, cláir mheaisínithe a aithint agus a ghiniúint.
*De réir riachtanais an chustaiméara, tá feidhm leagan amach roghnach ar fáil.
3	Leagan bunúsach clóchuradóireacht uathoibríoch	Socraigh ordú oibre de láimh, leathnaigh an t-ainm líníochta agus an chainníocht phróiseála bunaithe ar DXF, bain úsáid as an algartam sábhála ábhar is fearr, leagan amach go huathoibríoch agus clár próiseála a ghiniúint.

product-668-652

Príomhpharaiméadair theicniúla:

Ainm	Aonad	Paraiméadar	Nótaí
Brú sorcóir	kn	600
Stóras uirlisí meilt	pc	7 punch/1 gearrtha/1 cabhradh	nó 8 bpunch/1 gearrtha
Minicíocht stampála sorcóir hiodrálach	hpm	170-180/nóiméad	Fad taistil 20mm
Aiseanna Rialaithe	aiseanna	6	Siemens seirbhíse
Cruinneas rialaithe spásála poll	mm/m	±0.2
Trastomhas punching uasta	mm	Ø4.3-35(poll)
X-ais uasluas suite	m/nóim	80
Uasmhéid taistil éifeachtach an X-ais	mm	2000
Earráid chruinneas X-ais	mm	0.20/500 (gan a bheith carnach)
Y-ais uasluas suite	mm	60
Y-ais stróc uasta éifeachtach	mm	1000
Earráid chruinneas Y-ais	mm	0.20/500 (gan a bheith carnach)
Uasmhéid taistil éifeachtach an Z-ais	mm	280
Stróc sorcóir hiodrálach	mm	45
Barra copair uasta próiseála	mm	6000x200x16	Fad * leithead * tiús
Barra copair íosta próiseála	mm	15x3	Leithead * tiús
cumhacht iomlán	kw	20
Cuma trealaimh	mm	10500x2700x1850	Fad * leithead * ard

Príomhbhrandaí cúlpháirtí:

Ainm	Brandaí	Uimhir
mótair	11kw uaim	1 ríomhaire
mótair servo	Gearmáinis Siemens	6 ríomhaire
Tiománaí servo	Gearmáinis Siemens	6 ríomhaire
AC teagmhálaí	Schneider	8 ríomhaire
Soláthar cumhachta díreach	Mhingwei	1 ríomhaire
Lasc ionduchtúcháin	Lamborghini Gearmánach	6 ríomhaire
córas oibriucháin	Gearmáinis Siemens 808D	1 sraith
Sealaíocht idirmheánach	Schneider	6 ríomhaire
Ríomhaire tionsclaíoch	Beijing Qiyang	1 sraith
Comhla treo leictreamaighnéadach	An Iodáil ATOS	1 sraith
Caidéal Vane Dúbailte	Albert	1 sraith
Scriú treorach	TBI	6 tacair

Gabhálais randamach

8 sraith de mhúnlaí pollta, 1 phéire siosúr, 1 phéire múnlaí cabhraithe, 1 sraith uirlisí cothabhála, lámhleabhar treoracha, agus deimhniú comhréireachta.

Seirbhís tar éis díolacháin

Seirbhís fíor-ama ar líne, ag freagairt teachtaireachtaí do chustaiméirí a luaithe is féidir.

Is é an tréimhse bharánta ná bliain amháin, agus déantar gach gabhálais múnla a ráthú ar feadh trí mhí. Má tharlaíonn fadhbanna cáilíochta laistigh de thrí mhí, tá costas na n-oiriúintí saor in aisce, agus ní gá do chustaiméirí ach íoc as
